微评
新闻资讯 / News information
|
不是所有的节镍奥氏体不锈钢都叫QN1803-不锈钢烟囱生产厂家为你呈现时间：2023-02-05 近日，家电市场反馈国内生产的XXX500Z不锈钢产品应用于家电内胆，发生了严重腐蚀，造成了不少负面影响。 据悉，该家电内胆之前用304不锈钢材质，近两年来开始使用青山的QN1803不锈钢材质，在市场大批量成功应用，均未发生类似这次的严重腐蚀现象。 两者质保书对比发现（表1），XXX500Z的镍、氮及铬含量相对较低，Mn含量较高。因此，其耐点蚀性能的核心指标-耐点蚀当量PREN值（PREN=Cr+3.3*Mo+30*N-Mn）只有17.89，明显低于304和QN1803不锈钢。

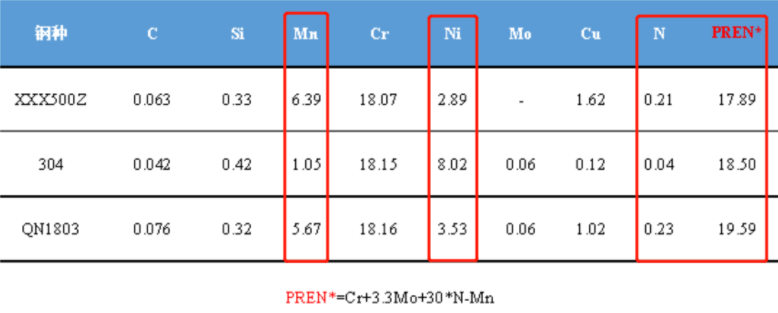

表1 XXX500Z、304和QN1803不锈钢合金成分及PREN值对比，wt% 实物样品的力学和耐点蚀性对比实验显示（表2），两者的力学性能接近，但XXX500Z的点蚀电位明显低于304和QN1803；相应地点蚀速率明显高于304和QN1803，说明XXX500Z的耐点蚀能力明显低于304和QN1803不锈钢。 实验研究还发现，经过冷成形后的洗碗机样板，XXX500Z的耐点蚀能力相比QN1803的差距会更大。

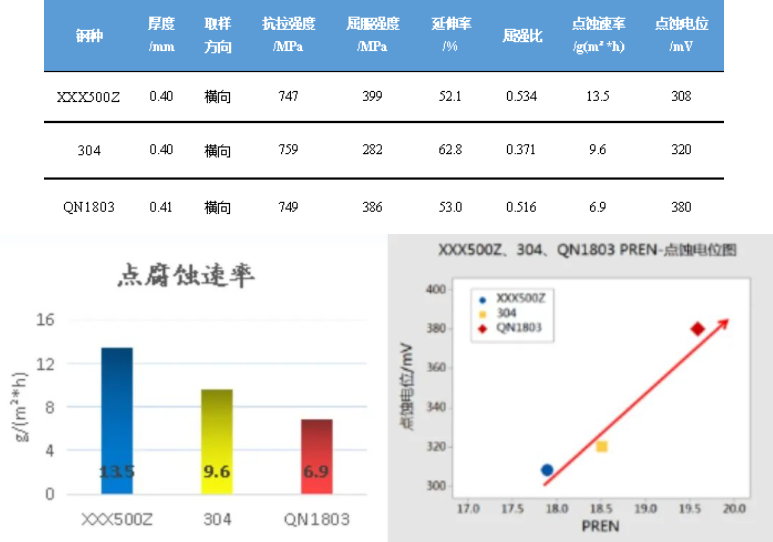

表2 XXX500Z、304和QN1803冷轧不锈钢力学及点蚀性能对比 不是所有的节镍奥氏体都叫QN1803！希望不锈钢行业和用户都来维护好1803这个品牌去拓展国内外市场，也希望有更多的XN1803问世，但前提是产品的合金设计和制造工艺必须确保成品的耐蚀性不低于304不锈钢。 |
